Une demande de « plaques latérales pour ce concasseur » peut encore laisser plusieurs pièces sujettes à interprétation. Les plaques supérieures et inférieures peuvent être des pièces distinctes. Une mâchoire peut être fixe ou mobile. Un nom de pièce courant peut aussi désigner un composant plutôt que l’ensemble complet attendu par l’acheteur.
Avant de comparer les prix, établissez quelle pièce décrit chaque ligne de la demande. La position de montage, la référence complète et le document justificatif en vigueur constituent un point de départ utile. Les photos aident à expliquer cette fiche, mais ne permettent pas de résoudre toutes les questions d’adaptation.
1. Précisez la position en plus du nom de la pièce
Indiquez le modèle du concasseur et le rôle du composant sur la même ligne. Pour les pièces d’usure des concasseurs à mâchoires, distinguez les mâchoires fixes et mobiles, ainsi que les plaques latérales supérieures et inférieures lorsque cette disposition s’applique. Si le côté gauche ou droit importe, précisez le sens d’observation utilisé dans le plan ou la liste de pièces justificatifs.
N’attribuez pas un côté à partir d’une photo seule. Si la position de montage est inconnue, indiquez-le et demandez sa vérification. Utilisez des lignes de demande séparées pour les différentes positions, avec une quantité pour chacune.
Pour les revêtements de concasseurs à cône, indiquez séparément le manteau et le revêtement de bol ou concave. Vérifiez la terminologie et la configuration à l’aide des documents de la machine. Des revêtements d’aspect similaire, ou deux pièces associées au même modèle, ne prouvent ni leur interchangeabilité ni leur compatibilité comme paire.
2. Recopiez la référence complète sans la raccourcir
Conservez les zéros initiaux, suffixes, séparateurs et identifiants de révision figurant dans la source. Gardez la référence avec la description et la position de la pièce. Un numéro relevé sur une pièce moulée, un ancien devis et un manuel de pièces peuvent nécessiter un rapprochement avant de servir de référence de commande.
Si deux documents indiquent des références différentes, mentionnez les deux et identifiez leurs sources. Demandez au fournisseur d’expliquer la correspondance proposée. Ne remplacez pas un numéro sans le signaler et ne présumez pas qu’un modèle de concasseur commun démontre une équivalence.
3. Identifiez le document qui fait foi pour la demande
Incluez l’identifiant du plan ou de la liste de pièces, sa révision et sa date lorsqu’ils sont disponibles. Un fichier nommé « dernier » ne suffit pas si l’acheteur et le fournisseur détiennent des versions différentes. Marquez clairement les documents remplacés et identifiez la version en cours d’examen.
Les changements concernant les trous, les interfaces, les profils ou le périmètre de fourniture demandé doivent être signalés séparément. En cas de divergence entre les documents, laissez la pièce concernée en attente de clarification. Une photographie ou une illustration générale de catalogue ne remplace pas un contrôle dimensionnel manquant.
4. Utilisez les photos pour expliquer la pièce
Un jeu de photos utile montre le composant entier, son emplacement de montage pertinent lorsque l’accès est possible en sécurité, ainsi que des vues rapprochées des marquages lisibles et des éléments de raccordement. Ajoutez un autre angle si la première vue masque une interface. Informez le fournisseur si la pièce est usée, réparée ou modifiée.
Consignez séparément les dimensions et leurs unités, à partir de points de mesure convenus lorsqu’un contrôle dimensionnel est nécessaire. La perspective, l’usure et l’angle de prise de vue peuvent modifier l’apparence d’une pièce. La couleur et l’état de surface ne prouvent ni la nuance du matériau ni les résultats d’inspection.

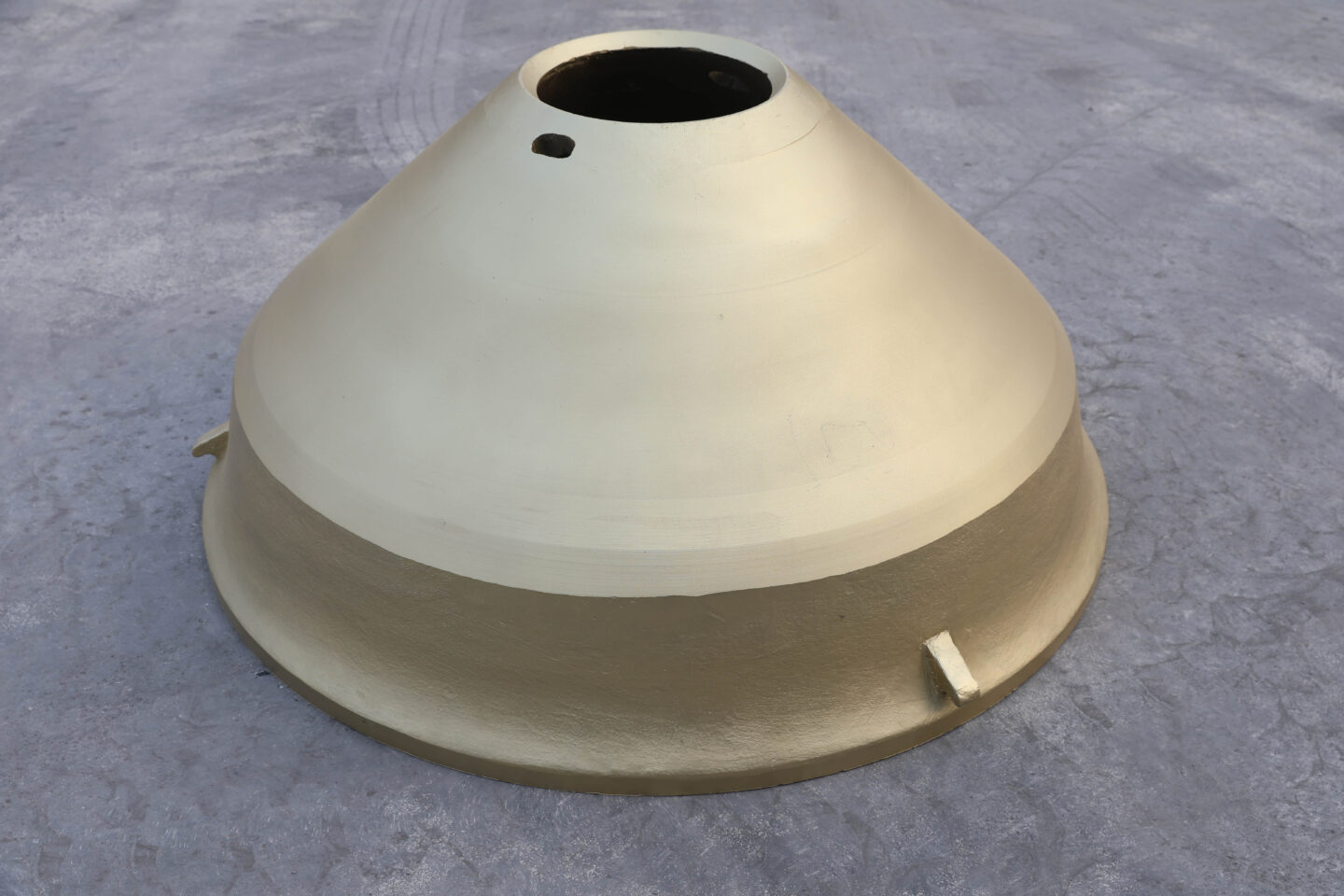

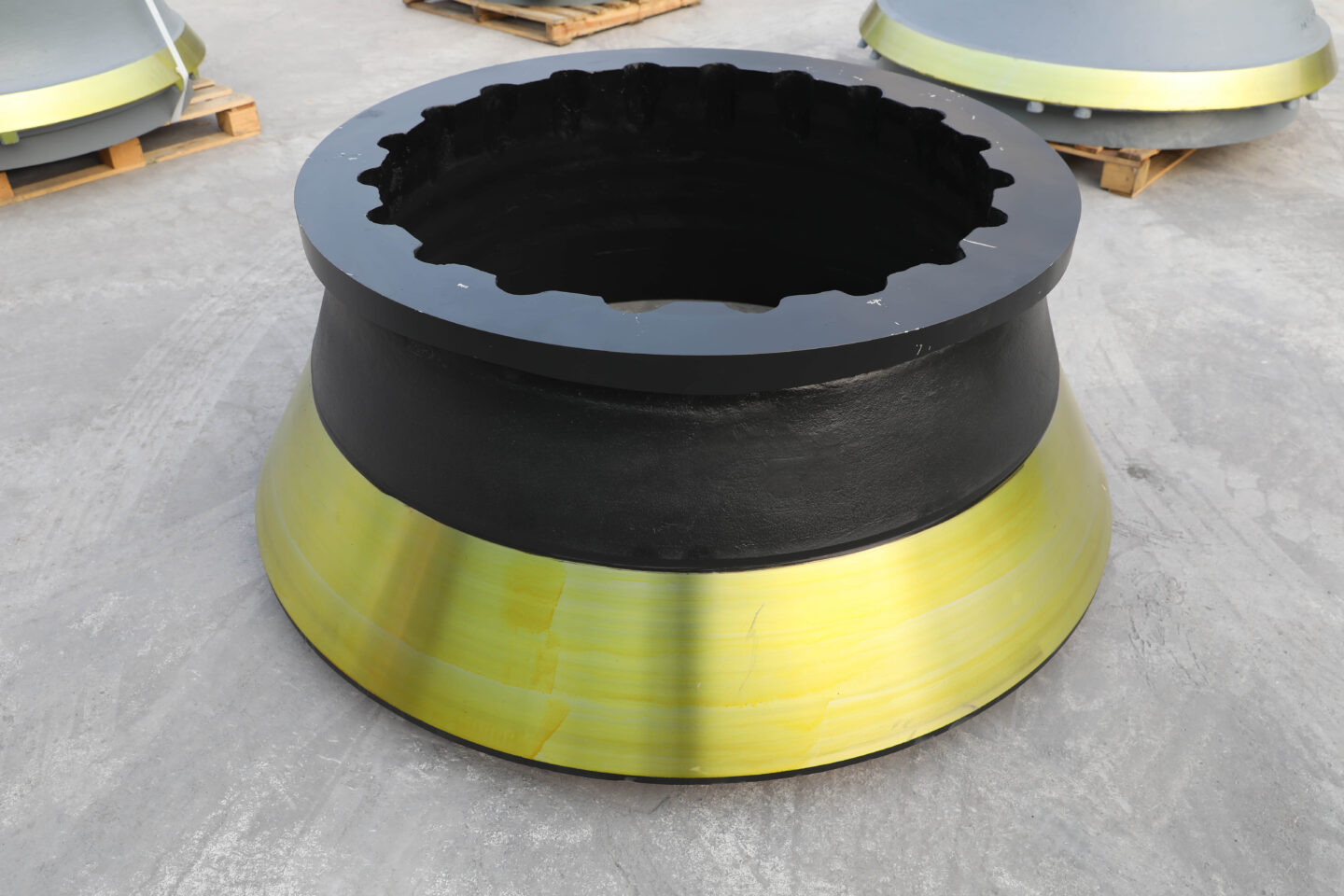

Les photographies présentées ici sont des exemples issus de la photothèque de produits existante de GUBT. Les deux revêtements de cône sont des exemples distincts, et non une paire vérifiée. Ces images n’identifient pas une version précise de machine, un matériau, une disponibilité en stock ou un résultat d’inspection.
5. Gardez une fiche d’identification pour chaque ligne de demande
Vous pouvez copier la fiche suivante dans une demande et marquer « inconnu » pour les renseignements indisponibles. Conservez chaque position de pièce séparément.
- Fabricant, modèle et version du concasseur, ou référence de série de la machine, si disponibles
- Description de la pièce et position de montage
- Référence complète de la pièce et document ou marquage dont elle provient
- Identifiant, révision et date du plan ou de la liste de pièces
- Quantité et précision sur la demande : composant individuel ou ensemble défini
- Photos fournies, ainsi que toute usure, réparation ou modification à expliquer
- Divergences ou renseignements manquants nécessitant encore une confirmation
Demandez au fournisseur de reprendre dans le devis la description, la position, la référence et la révision documentaire confirmées. Clarifiez toute substitution avant de considérer deux offres comme équivalentes.
Une fois l’identité de la pièce établie, consultez la liste de vérification du périmètre de fourniture pour les ensembles et la liste de vérification des documents qualité pour les justificatifs nécessaires à la commande. La date estimée d’achèvement, la date d’expédition confirmée et l’arrivée sur votre site doivent également être discutées séparément.
Consultez le catalogue existant de revêtements pour concasseurs à mâchoires et le catalogue de revêtements pour concasseurs à cône, ou transmettez les pièces identifiées via la demande par liste de pièces GUBT. GUBT est un fournisseur indépendant de pièces de rechange. La disponibilité, la compatibilité et le périmètre de fourniture sont confirmés pour chaque demande.
