Um pedido de “placas laterais para este britador” ainda pode deixar várias peças sujeitas a interpretação. As placas superiores e inferiores podem ser itens separados. Uma mandíbula pode ser fixa ou móvel. Um nome de peça conhecido também pode indicar um componente, em vez do conjunto completo que o comprador espera.
Antes de comparar preços, estabeleça qual peça é descrita em cada linha da consulta. A posição de montagem, a referência completa e o documento de apoio vigente são um ponto de partida útil. As fotos ajudam a explicar esse registro, mas não resolvem todas as dúvidas sobre o encaixe.
1. Indique a posição além do nome da peça
Escreva o modelo do britador e a função do componente na mesma linha. Para peças de desgaste de britadores de mandíbulas, diferencie as mandíbulas fixas e móveis, e as placas laterais superiores e inferiores quando essa disposição se aplicar. Se o lado esquerdo ou direito for importante, informe a direção de observação usada no desenho ou na lista de peças de apoio.
Não determine o lado apenas por uma foto. Se a posição de instalação for desconhecida, informe isso e solicite sua verificação. Mantenha as diferentes posições em linhas separadas da consulta, com uma quantidade para cada uma.
Para revestimentos de britadores cônicos, indique separadamente o manto e o revestimento do bojo ou côncavo. Confirme a terminologia e a configuração nos documentos da máquina. Revestimentos parecidos, ou duas peças associadas ao mesmo modelo, não comprovam que sejam intercambiáveis ou que formem um par compatível.
2. Copie a referência completa sem abreviar
Preserve os zeros iniciais, sufixos, separadores e identificadores de revisão apresentados na fonte. Mantenha a referência junto da descrição e da posição da peça. Pode ser necessário conciliar um número copiado de uma peça fundida, de uma cotação antiga e de um manual de peças antes de usá-lo como referência de pedido.
Se dois documentos apresentarem referências diferentes, liste ambas e identifique suas fontes. Peça ao fornecedor que explique a correspondência proposta. Não substitua um número sem informar nem presuma que um modelo de britador em comum comprova equivalência.
3. Identifique o documento que rege a consulta
Inclua o identificador do desenho ou da lista de peças, sua revisão e sua data, quando disponíveis. Um arquivo marcado como “mais recente” não basta se o comprador e o fornecedor tiverem versões diferentes. Identifique claramente os documentos substituídos e a versão que está sendo analisada.
Alterações em furos, interfaces de conexão, perfis ou no escopo de fornecimento solicitado devem ser destacadas separadamente. Quando os documentos divergirem, mantenha o item afetado pendente de esclarecimento. Uma fotografia ou uma ilustração geral de catálogo não substitui uma verificação dimensional ausente.
4. Use fotos para explicar a peça
Um conjunto útil de fotos mostra o componente inteiro, o local de instalação relevante quando for possível acessá-lo com segurança, e detalhes de marcações legíveis e elementos de conexão. Inclua outro ângulo quando a primeira imagem ocultar uma interface. Informe ao fornecedor se a peça está desgastada, foi reparada ou modificada.
Registre as dimensões e as unidades separadamente, usando pontos de medição acordados quando uma verificação dimensional for necessária. A perspectiva, o desgaste e o ângulo da câmera podem mudar a aparência da peça. A cor e o acabamento superficial não comprovam a especificação do material nem os resultados de inspeção.

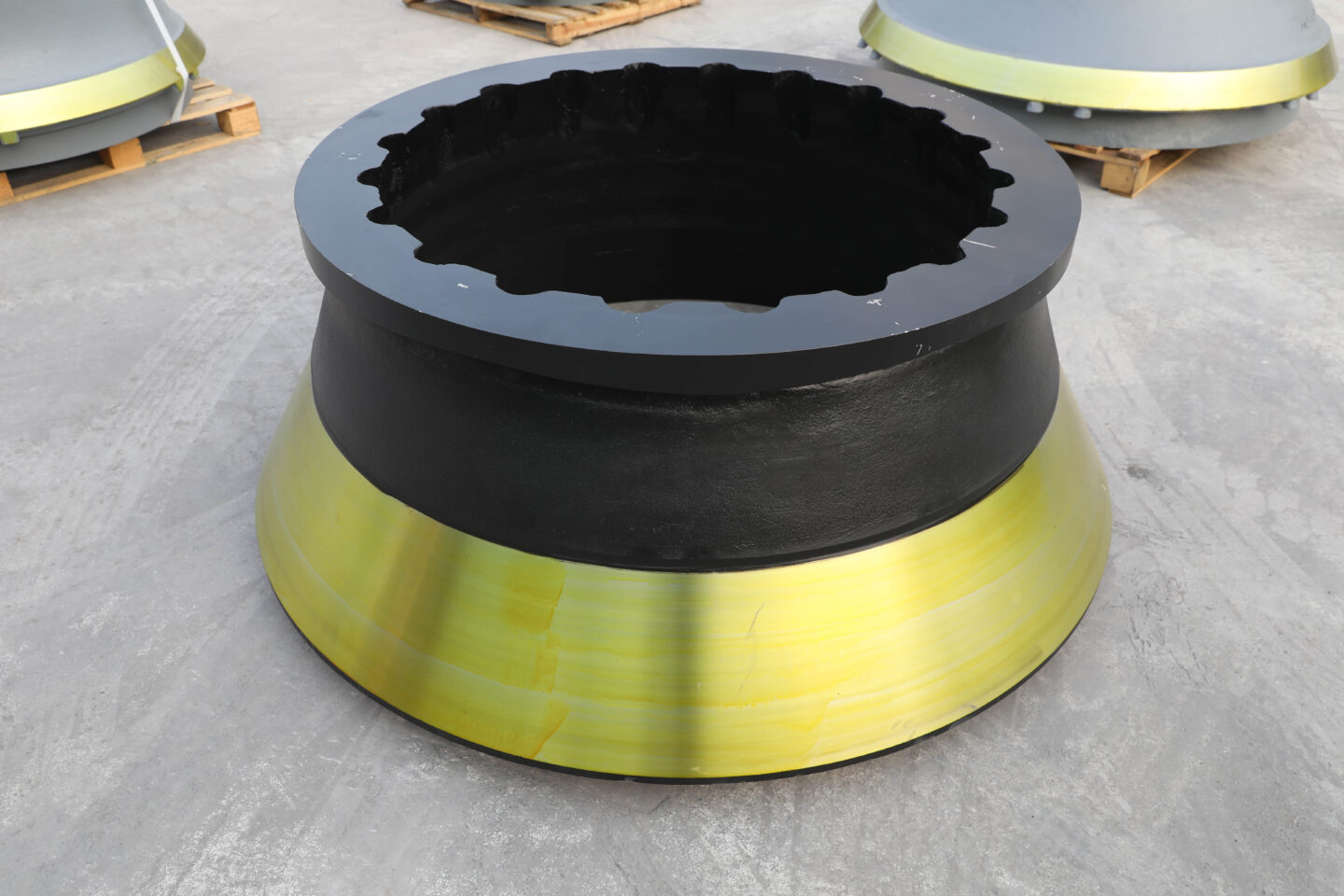

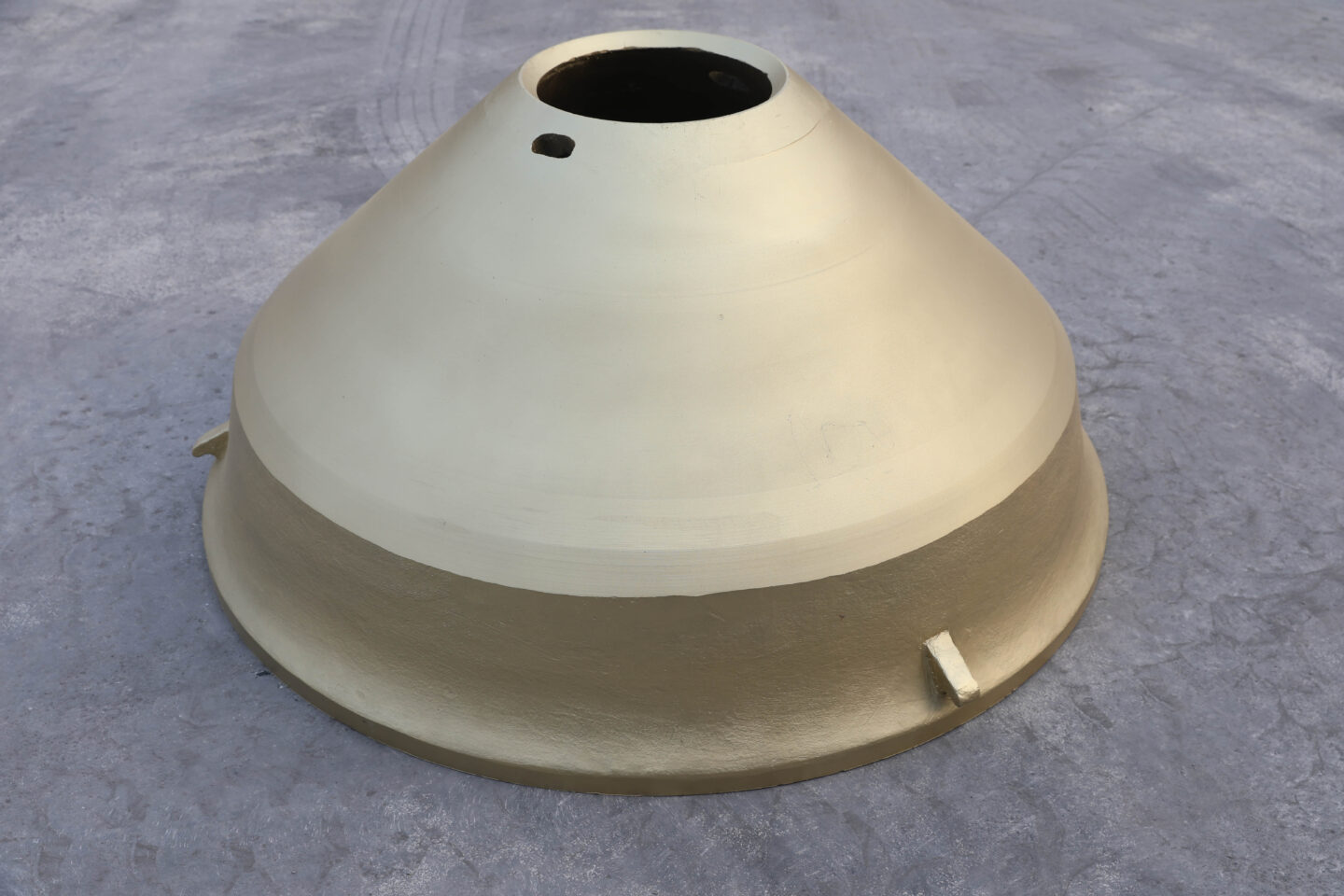

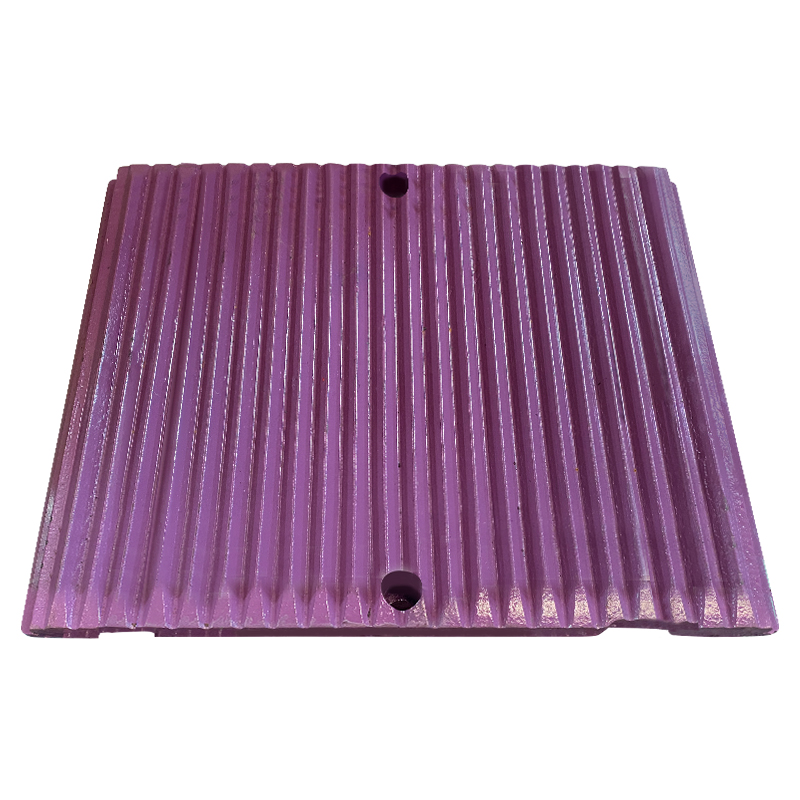

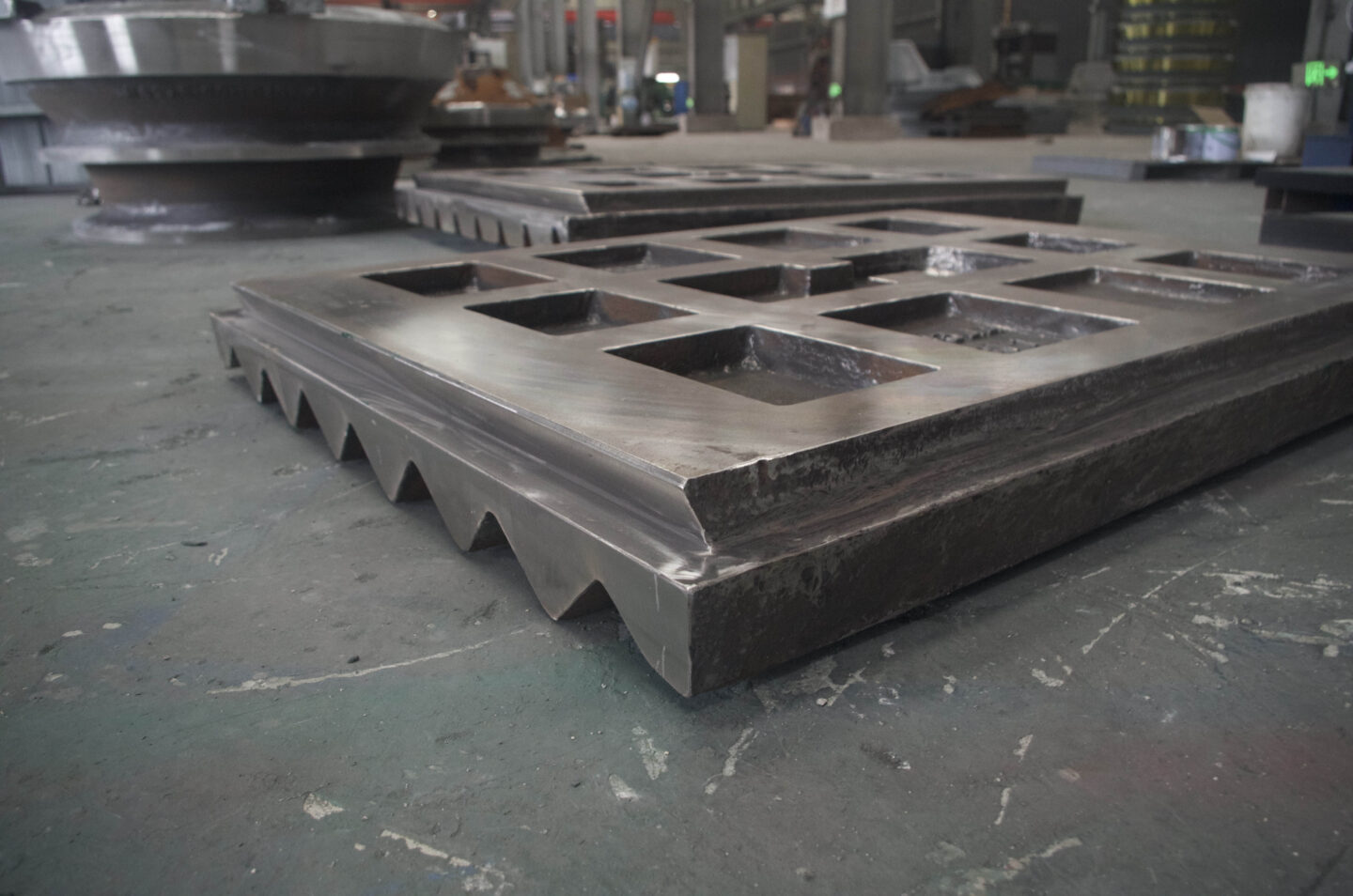

As fotografias deste artigo são exemplos da biblioteca existente de fotos de produtos da GUBT. Os dois revestimentos cônicos são exemplos separados, e não um par verificado. As imagens não identificam uma versão específica de máquina, o material, a disponibilidade em estoque ou o resultado de uma inspeção.
5. Mantenha um registro de identificação para cada linha da consulta
Você pode copiar o registro abaixo em uma consulta e marcar os dados indisponíveis como “desconhecidos”. Mantenha cada posição de peça separada.
- Fabricante, modelo e versão do britador, ou referência de série da máquina, quando disponíveis
- Descrição da peça e posição de montagem
- Referência completa da peça e documento ou marcação de onde foi obtida
- Identificador, revisão e data do desenho ou da lista de peças
- Quantidade e indicação de componente individual ou conjunto definido
- Fotos fornecidas e qualquer desgaste, reparo ou modificação que precise ser explicado
- Divergências ou dados ausentes que ainda precisem de confirmação
Peça ao fornecedor que inclua na cotação a descrição, a posição, a referência e a revisão documental confirmadas. Esclareça quaisquer substituições antes de considerar duas propostas equivalentes.
Quando a identidade da peça estiver definida, consulte a lista de verificação do escopo de fornecimento para conjuntos e a lista de verificação de documentos de qualidade para os registros necessários no pedido. A data estimada de conclusão, a data de expedição confirmada e a chegada às suas instalações também devem ser discutidas separadamente.
