Una solicitud de «placas laterales para esta trituradora» todavía puede dejar varias piezas sujetas a interpretación. Las placas superiores e inferiores pueden ser piezas independientes. Una mandíbula puede ser fija o móvil. Un nombre de pieza habitual también puede referirse a un componente, en lugar del conjunto completo que espera el comprador.
Antes de comparar precios, determine qué pieza describe cada línea de la consulta. El punto de partida útil es la posición de montaje, la referencia completa y el documento de respaldo vigente. Las fotos ayudan a explicar ese registro, pero no resuelven todas las dudas sobre el ajuste.
1. Indique la posición además del nombre de la pieza
Escriba el modelo de trituradora y la función del componente en la misma línea. Para las piezas de desgaste de trituradoras de mandíbulas, distinga las mandíbulas fijas y móviles, y las placas laterales superiores e inferiores cuando corresponda. Si importa el lado izquierdo o derecho, indique la dirección de observación utilizada en el plano o la lista de piezas de respaldo.
No asigne un lado basándose solo en una foto. Si desconoce la posición instalada, indíquelo y solicite que se compruebe. Mantenga las distintas posiciones en líneas de consulta separadas, con una cantidad para cada una.
Para los revestimientos de trituradoras de cono, indique por separado el manto y el revestimiento del tazón o cóncavo. Compruebe la terminología y la configuración con los documentos de la máquina. Un aspecto similar, o la asociación de dos piezas con el mismo modelo, no demuestra que sean intercambiables ni que formen una combinación compatible.
2. Copie la referencia completa sin abreviarla
Conserve los ceros iniciales, sufijos, separadores e identificadores de revisión que figuren en la fuente. Mantenga la referencia junto a la descripción y la posición de la pieza. Puede ser necesario contrastar un número copiado de una pieza fundida, de una cotización antigua y de un manual de piezas antes de utilizarlo como referencia de pedido.
Si dos documentos muestran referencias distintas, enumere ambas e identifique sus fuentes. Pida al proveedor que explique la correspondencia propuesta. No sustituya un número sin indicarlo ni suponga que compartir un modelo de trituradora demuestra equivalencia.
3. Identifique el documento que rige la consulta
Incluya el identificador del plano o de la lista de piezas, su revisión y su fecha, si están disponibles. Un archivo etiquetado como «último» no basta si el comprador y el proveedor tienen versiones distintas. Marque claramente los documentos sustituidos e identifique la versión que se está revisando.
Los cambios en orificios, interfaces de conexión, perfiles o alcance de suministro solicitado deben indicarse por separado. Si los documentos no coinciden, mantenga la pieza afectada pendiente de aclaración. Una fotografía o una ilustración general de catálogo no sustituye una comprobación dimensional que falta.
4. Use las fotos para explicar la pieza

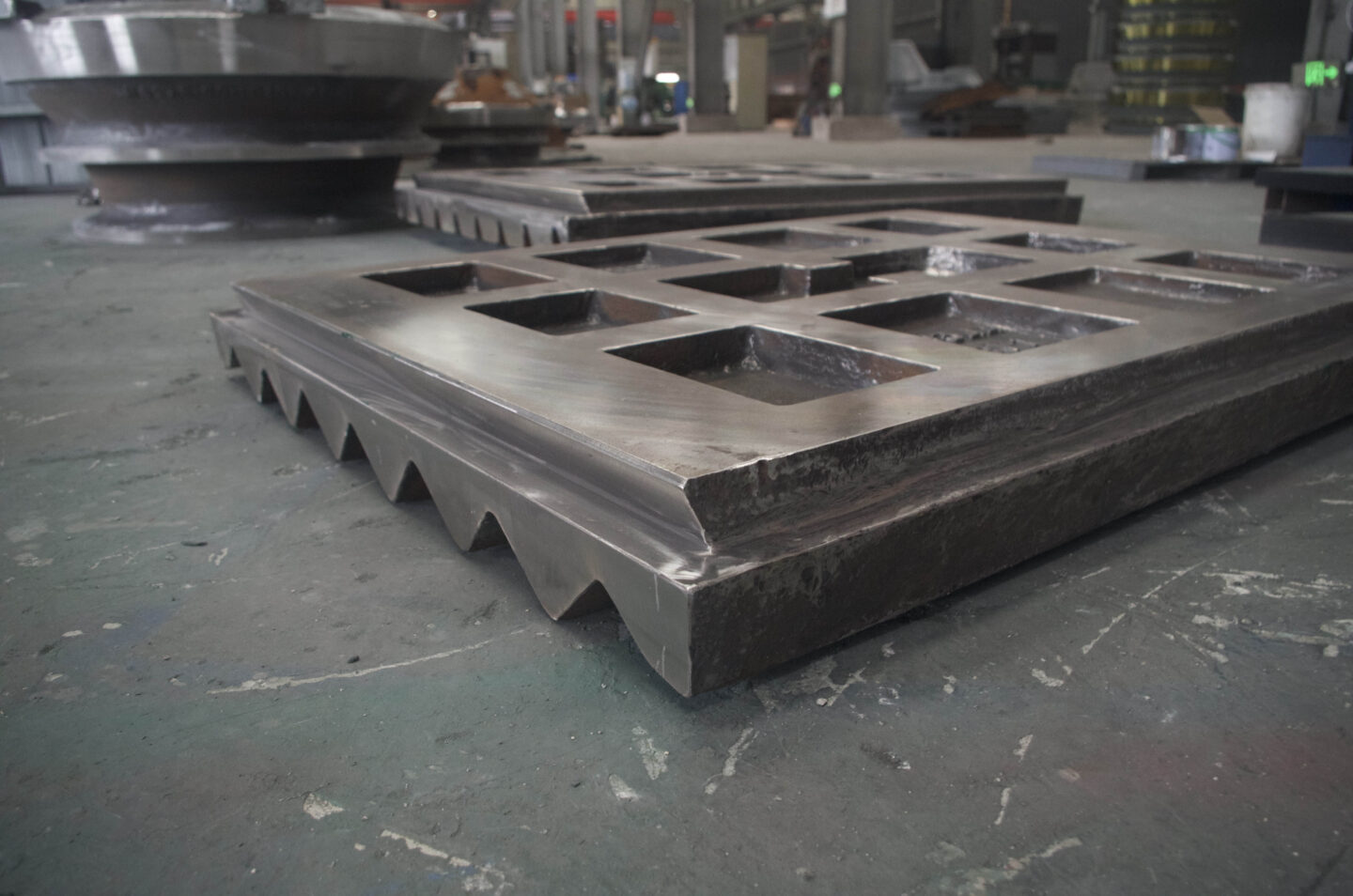

Un conjunto útil de fotos muestra el componente completo, la ubicación de montaje pertinente cuando sea accesible de forma segura, y primeros planos de marcas legibles y elementos de conexión. Añada otro ángulo si la primera vista oculta una interfaz. Informe al proveedor si la pieza está desgastada, reparada o modificada.
Registre las dimensiones y sus unidades por separado, utilizando puntos de medición acordados cuando sea necesaria una comprobación dimensional. La perspectiva, el desgaste y el ángulo de la cámara pueden cambiar el aspecto de una pieza. El color y el acabado superficial no demuestran el grado del material ni los resultados de inspección.

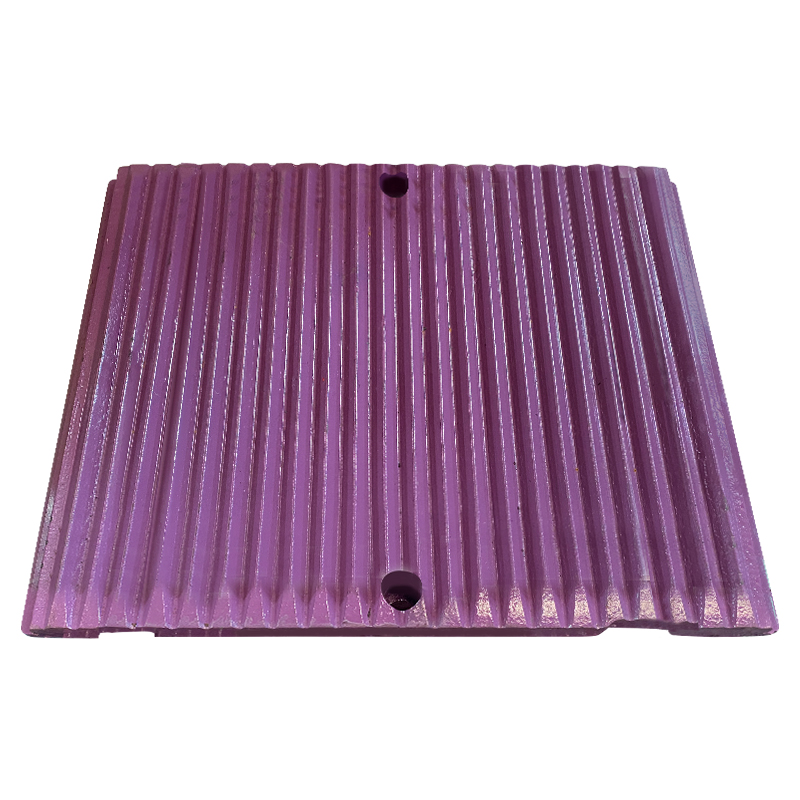

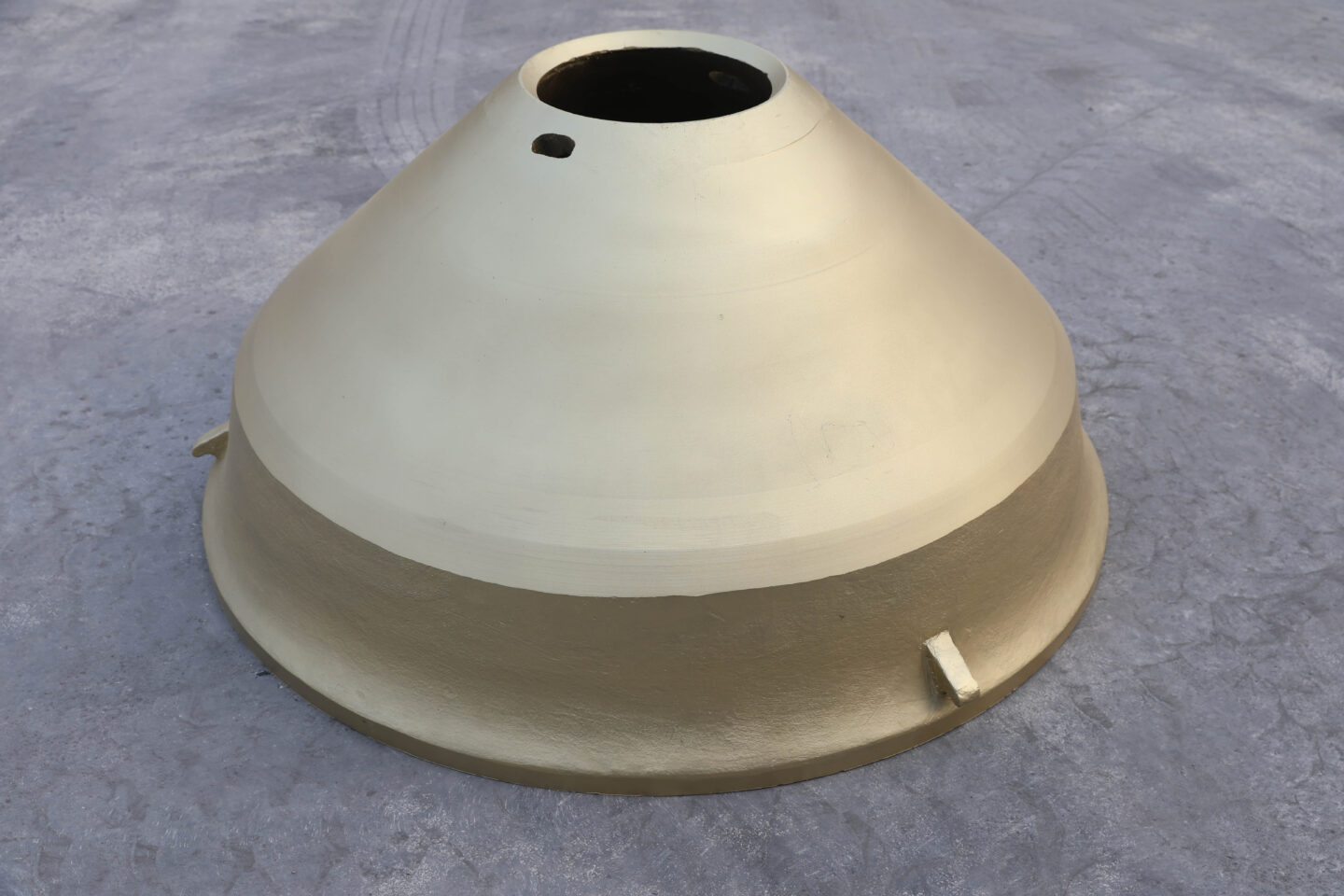

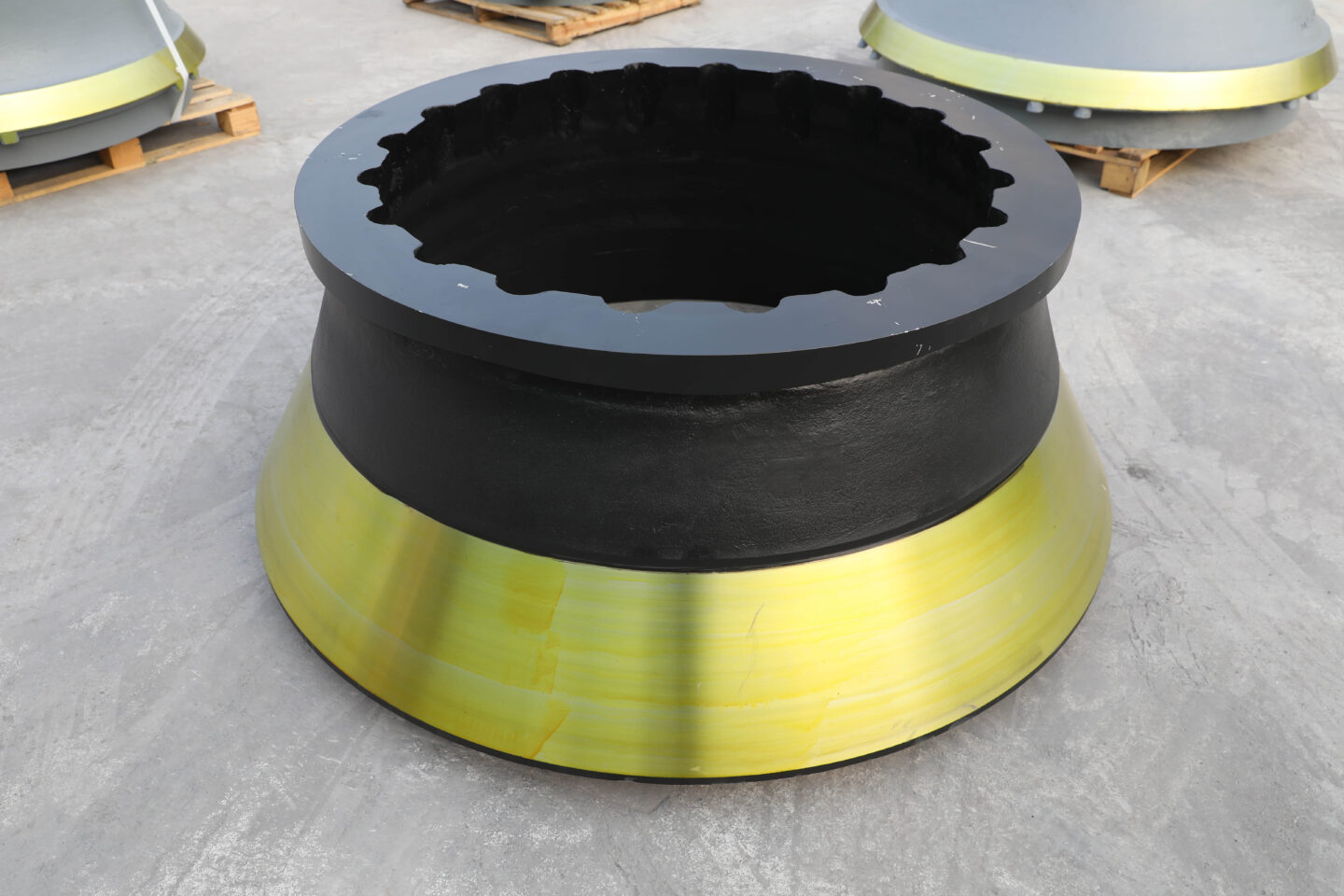

Las fotografías de este artículo son ejemplos de la biblioteca existente de fotos de productos de GUBT. Los dos revestimientos de cono son ejemplos separados, no un par verificado. Las imágenes no identifican una versión concreta de máquina, el material, la disponibilidad en existencias ni el resultado de una inspección.
5. Mantenga un registro de identificación por cada línea de consulta
Puede copiar el siguiente registro en una consulta y marcar como «desconocidos» los datos que no estén disponibles. Mantenga separada cada posición de pieza.
- Fabricante, modelo y versión de la trituradora, o referencia de serie de la máquina, si están disponibles
- Descripción de la pieza y posición de montaje
- Referencia completa de la pieza y documento o marca de donde procede
- Identificador, revisión y fecha del plano o de la lista de piezas
- Cantidad y si se solicita un componente individual o un conjunto definido
- Fotos facilitadas, además del desgaste, las reparaciones o las modificaciones que deban explicarse
- Diferencias o datos faltantes que todavía requieren confirmación
Pida al proveedor que incluya en la cotización la descripción, posición, referencia y revisión documental confirmadas. Aclare cualquier sustitución antes de considerar equivalentes dos ofertas.
Una vez identificada la pieza, revise la lista de comprobación del alcance de suministro para conjuntos y la lista de comprobación de documentos de calidad para los registros necesarios en el pedido. La fecha estimada de finalización, la fecha confirmada de expedición y la llegada a sus instalaciones también deben tratarse por separado.
Consulte el catálogo existente de revestimientos para trituradoras de mandíbulas y el catálogo de revestimientos para trituradoras de cono, o envíe las piezas identificadas mediante la consulta de lista de piezas de GUBT. GUBT es un proveedor independiente de recambios. La disponibilidad, compatibilidad y el alcance de suministro se confirman para cada consulta.
